HQ-1006節流裝置是測量流量的差壓發生裝置，配合各種差壓計或差壓變送器可測量管道中各種流體的流量：節流裝置包括環室孔板、噴嘴、經典文丘里管等。
HQ-1006節流裝置是與差壓變送器配套使用，可測量液體、蒸汽、氣體的流量，它廣泛應用于石油、化工、冶金、電力、輕工等部門。
型號規格公稱管道通徑按國家標準（GB2624）生產，即：50、65、80、100、125、150、175、200、225、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600。
序號 | 名稱 | 型號 | 公稱通徑 DN（mm） | 公稱壓力 PN（105Pa） | 法蘭標準 |

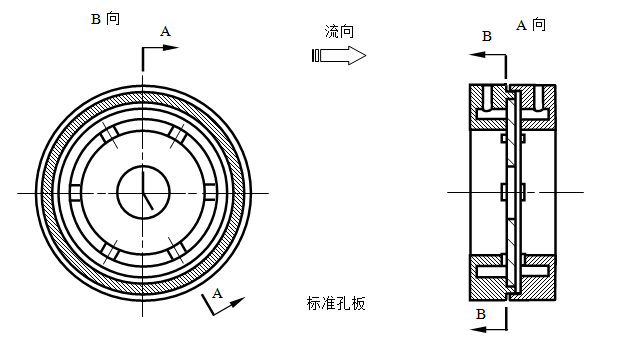

1 | 標準孔板（環室） | HQ01K10 | 50～400 | 10 | JB81—59 |
HQ01K25 | 50～400 | 25 | JB81—59 |
HQ01K64 | 50～400 | 64 | JB82—59（兩凸） |
HQ01K100 | 50～400 | 100 | JB82—59（兩凸） |
HQ01K200 | 50～250 | 200 | JB82—59（兩凸） |
2 | 標準孔板（鉆孔） | HQ01Y2.5 | 450～1600 | 2.5 | JB82—59 |
HQ01Y6 | 450～1400 | 6 | JB82—59 |
HQ01Y10 | 450～1200 | 10 | JB82—59 |
HQ01Y16 | 450～1200 | 16 | JB82—59 |
HQ01Y25 | 450～800 | 25 | JB82—59 |
3 | 雙孔板 | HQ01S10 | 50～400 | 10 | JB81—59 |
HQ01S25 | 50～400 | 25 | JB81—59 |
4 | 圓缺孔板 | HQ01Q2.5 | 450～1600 | 2.5 | JB82—59 |
HQ01Q6 | 450～1400 | 6 | JB82—59 |
HQ01Q10 | 450～1200 | 10 | JB82—59 |
HQ01Q16 | 450～1200 | 16 | JB82—59 |
HQ01Q25 | 450～800 | 25 | JB82—59 |
5 | 標準噴嘴 | HQ01P10 | 50～400 | 10 | JB81—59 |
HQ01P25 | 50～400 | 25 | JB81—59 |
HQ01P64 | 50～400 | 64 | JB82—59（兩凸） |
HQ01P100 | 50～400 | 100 | JB82—59（兩凸） |
HQ01P200 | 50～250 | 200 | JB82—59（兩凸） |
|
6 | 文丘里管 | HQ01G10 | 50～1600 | 10 | JB81—59 |
HQ01G25 | 50～600 | 25 | JB81—59 |
HQ01G64 | 50～400 | 64 | JB82—59（兩凸） |
HQ01G100 | 50～400 | 100 | JB82—59（兩凸） |
HQ01G200 | 50～250 | 200 | JB82—59（兩凸） |
7 | 文丘利噴嘴 | HQ01W25 | 100～400 | 25 | JB82—59 |
注：按用戶要求可提供其它法蘭標準的節流裝置。
▲主要技術特性

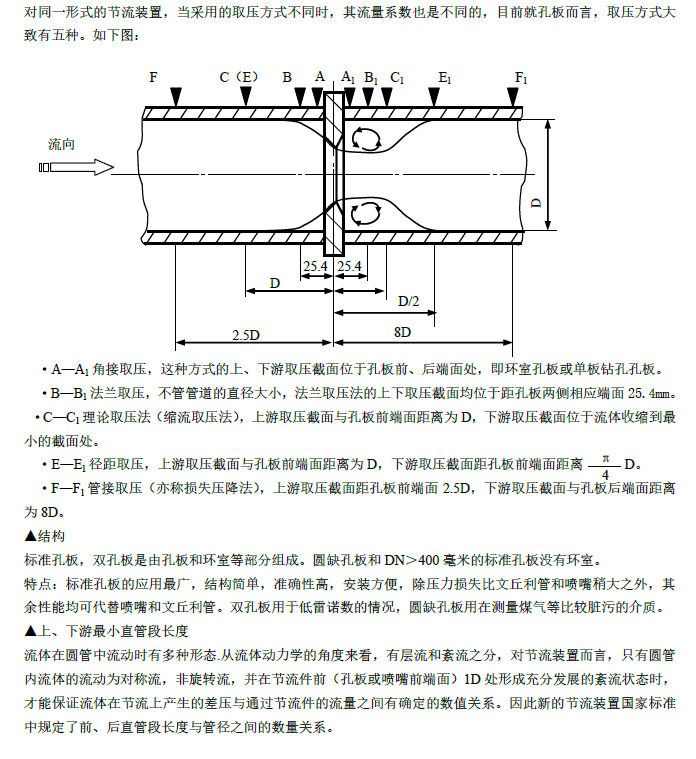

1、角接取壓標準孔板，適用于管徑50mm至1000mm以上。雷諾數Red的范圍為5×103—107。直徑比為β（為0.22至0.80）。
角接取壓標準孔板的最小雷諾數Red min推薦值。
β | Red min | β | Red min | β | Red min |
0.22 | 5.00×103 | 0.525 | 2.13×104 | 0.625 | 6.27×104 |
0.250 | 8.00×103 | 0.450 | 2.49×104 | 0.650 | 7.16×104 |
0.275 | 9.00×103 | 0.475 | 2.87×104 | 0.675 | 8.21×104 |
0.300 | 1.30×104 | 0.500 | 3.29×104 | 0.700 | 9.48×104 |
0.325 | 1.70×104 | 0.525 | 3.75×104 | 0.725 | 1.11×105 |
0.350 | 1.90×104 | 0.550 | 4.27×104 | 0.750 | 1.32×105 |
0.375 | 2.00×104 | 0.575 | 4.85×104 | 0.775 | 1.59×105 |
0.400 | 2.00×104 | 0.600 | 5.51×104 | 0.800 | 1.98×105 |
如角接取壓標準孔板在上表所列的最小雷諾數以上使用時，由于流量變化所引起的流量系數變化與實際值相比不超過0.5%。
2、角接取壓標準噴嘴：適用于管徑為50mm至500mm之間，雷諾數Red范圍為2×104—2×106之間，直徑比β（為0.32至0.80范圍內）。、
角接取壓標準噴嘴的最小雷諾數Red min推薦值
β | Red min | β | Red min | β | Red min |
0.320 | 4.05×104 | 0.500 | 4.94×104 | 0.675 | 4.66×104 |
0.350 | 3.93×104 | 0.525 | 5.22×104 | 0.700 | 3.42×104 |
0.375 | 3.95×104 | 0.550 | 5.49×104 | 0.725 | 2.00×104 |
0.400 | 4.04×104 | 0.575 | 5.69×104 | 0.750 | 2.00×105 |
0.425 | 4.19×104 | 0.600 | 5.78×104 | 0.775 | 2.97×105 |
0.450 | 4.40×104 | 0.625 | 5.69×104 | 0.800 | 5.19×105 |
0.475 | 4.66×104 | 0.650 | 5.35×104 |
|
|
如角接取壓標準噴嘴在上表所列的最小雷諾數以上使用時，由于流量變化所引起的流量系數變化與實際值相比不超過0.5%。
