HQ-1006A智能標準孔板流量計

產品型號：0-1000

應用領域：

產品推薦：

產品概述
性能參數
外形結構
選型指南
安裝指導

HQ-1006節流裝置是測量流量的差壓發生裝置，配合各種差壓計或差壓變送器可測量管道中各種流體的流量：節流裝置包括環室孔板、噴嘴、經典文丘里管等。
HQ-1006節流裝置是與差壓變送器配套使用，可測量液體、蒸汽、氣體的流量，它廣泛應用于石油、化工、冶金、電力、輕工等部門。
{tab 產品特點}

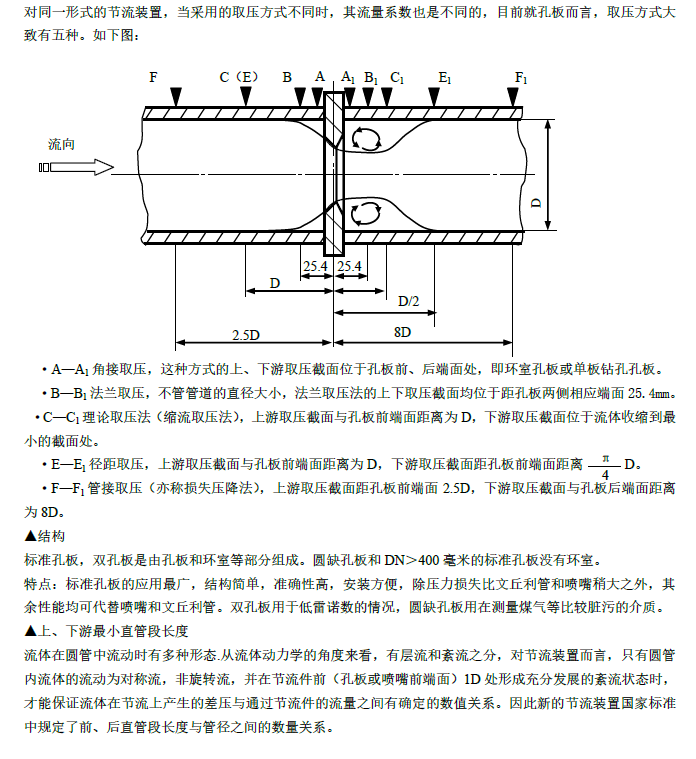

充滿管道的流體，當它們流經管道內的節流裝置時，流速將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓力降低，于是在節流件前后便產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。但是，壓差的大小不僅決定于流量，而且還與其它許多因素有關，例如，當節流裝置型式或管道內流動介質的物理性質如密度、粘度等不同時，在同樣大小的流量下產生的壓差也是不同的。

上一篇：沒有了

下一篇：沒有了

返回列表

序號	名稱	型號	公稱通徑 DN（mm）	公稱壓力 PN（10⁵Pa）	法蘭標準
1	標準孔板（環室）	HQ01K10	50～400	10	JB81—59
		HQ01K25	50～400	25	JB81—59
		HQ01K64	50～400	64	JB82—59（兩凸）
		HQ01K100	50～400	100	JB82—59（兩凸）
		HQ01K200	50～250	200	JB82—59（兩凸）
2	標準孔板（鉆孔）	HQ01Y2.5	450～1600	2.5	JB82—59
		HQ01Y6	450～1400	6	JB82—59
		HQ01Y10	450～1200	10	JB82—59
		HQ01Y16	450～1200	16	JB82—59
		HQ01Y25	450～800	25	JB82—59
3	雙孔板	HQ01S10	50～400	10	JB81—59
3	雙孔板	HQ01S25	50～400	25	JB81—59
4	圓缺孔板	HQ01Q2.5	450～1600	2.5	JB82—59
		HQ01Q6	450～1400	6	JB82—59
		HQ01Q10	450～1200	10	JB82—59
		HQ01Q16	450～1200	16	JB82—59
		HQ01Q25	450～800	25	JB82—59
5	標準噴嘴	HQ01P10	50～400	10	JB81—59
		HQ01P25	50～400	25	JB81—59
		HQ01P64	50～400	64	JB82—59（兩凸）
		HQ01P100	50～400	100	JB82—59（兩凸）
		HQ01P200	50～250	200	JB82—59（兩凸）


6	文丘里管	HQ01G10	50～1600	10	JB81—59
		HQ01G25	50～600	25	JB81—59
		HQ01G64	50～400	64	JB82—59（兩凸）
		HQ01G100	50～400	100	JB82—59（兩凸）
		HQ01G200	50～250	200	JB82—59（兩凸）
7	文丘利噴嘴	HQ01W25	100～400	25	JB82—59

β	Red min	β	Red min	β	Red min
0.22	5.00×103	0.525	2.13×104	0.625	6.27×104
0.250	8.00×103	0.450	2.49×104	0.650	7.16×104
0.275	9.00×103	0.475	2.87×104	0.675	8.21×104
0.300	1.30×104	0.500	3.29×104	0.700	9.48×104
0.325	1.70×104	0.525	3.75×104	0.725	1.11×105
0.350	1.90×104	0.550	4.27×104	0.750	1.32×105
0.375	2.00×104	0.575	4.85×104	0.775	1.59×105
0.400	2.00×104	0.600	5.51×104	0.800	1.98×105

β	Red min	β	Red min	β	Red min
0.320	4.05×104	0.500	4.94×104	0.675	4.66×104
0.350	3.93×104	0.525	5.22×104	0.700	3.42×104
0.375	3.95×104	0.550	5.49×104	0.725	2.00×104
0.400	4.04×104	0.575	5.69×104	0.750	2.00×105
0.425	4.19×104	0.600	5.78×104	0.775	2.97×105
0.450	4.40×104	0.625	5.69×104	0.800	5.19×105
0.475	4.66×104	0.650	5.35×104
